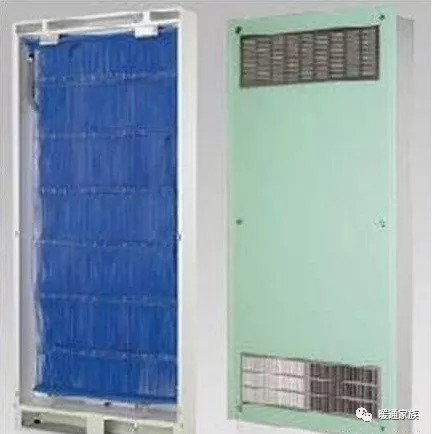

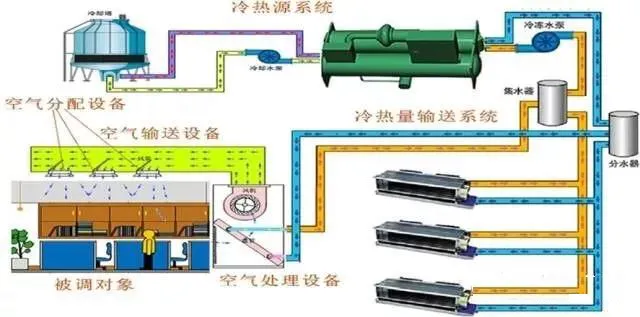

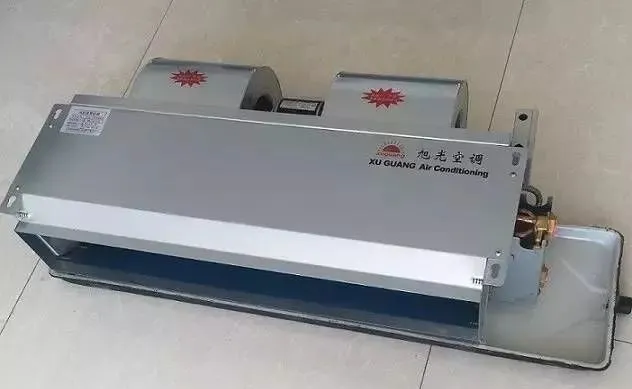

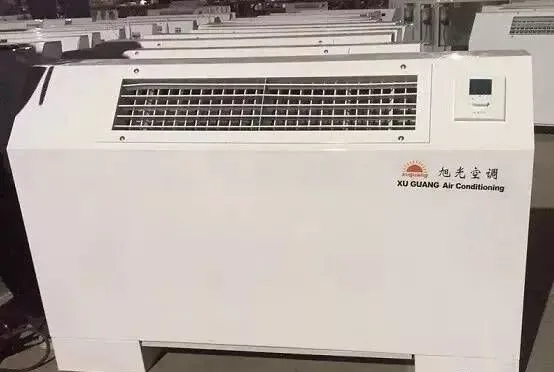

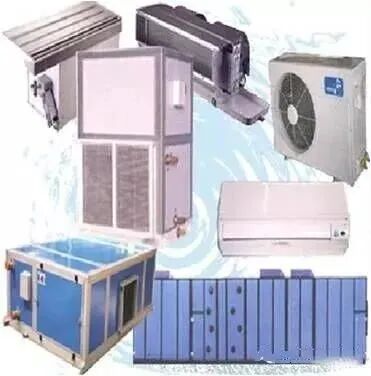

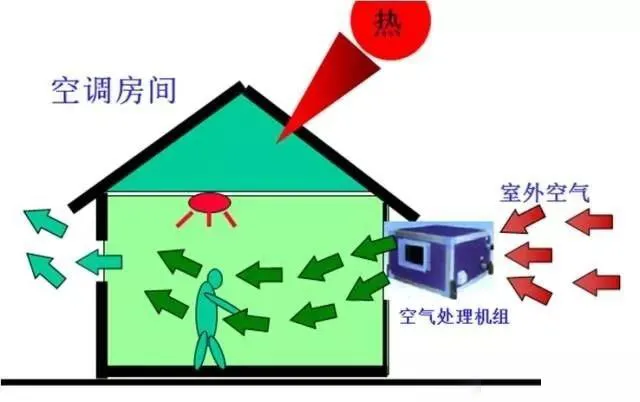

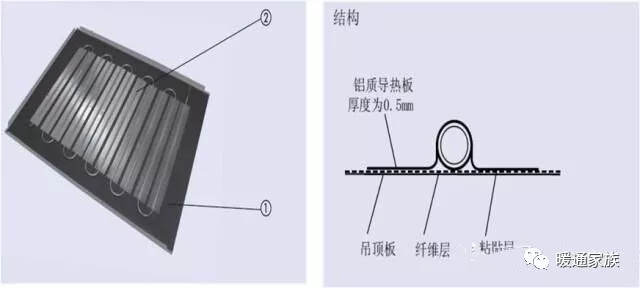

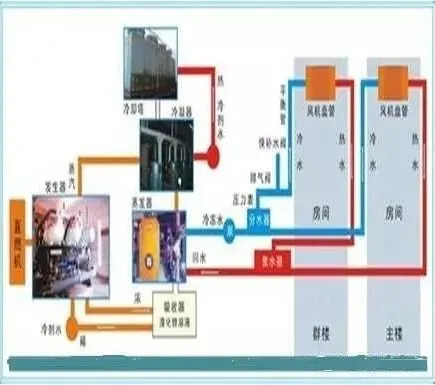

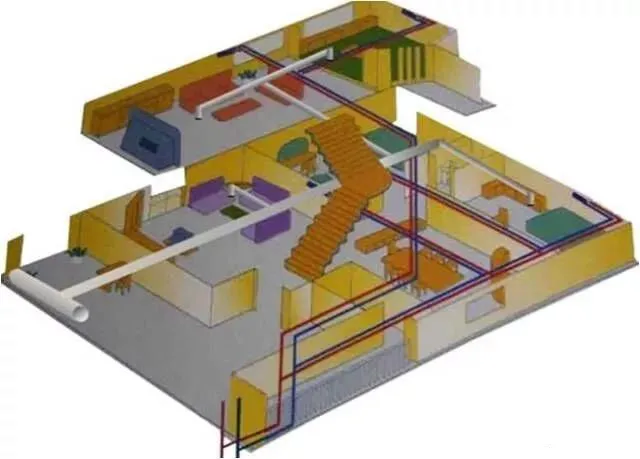

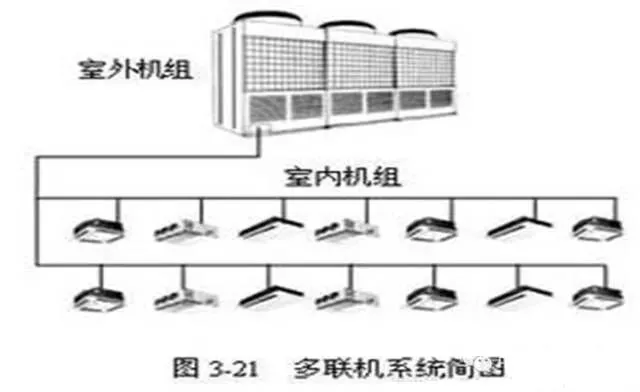

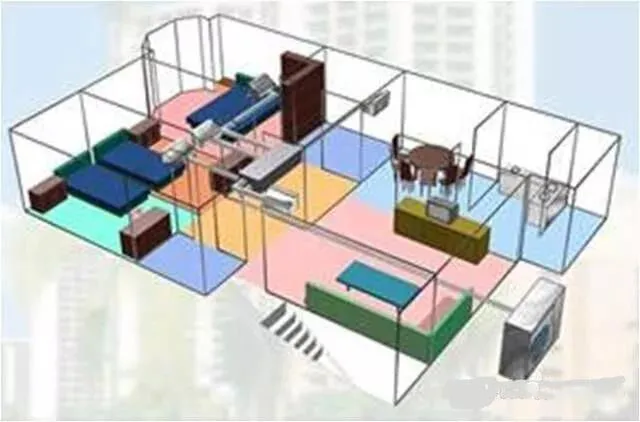

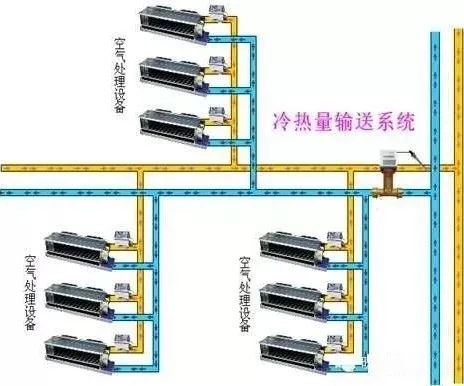

风机盘管是空气源热泵理想的末端产品,由热交换器,水管,过滤器,风扇,接水盘,排气阀,支架等组成。风机盘管主要依靠风机的强制作用,使空气通过加热器表面时被加热,因而强化了散热器与空气间的对流换热作用,能够迅速加热房间的空气。风机盘管是热泵系统的末端装置,其工作原理是机组内不断的再循环所在房间的空气,使空气通过冷水(热水)盘管后被冷却(加热),以保持房间温度的恒定。通常,新风通过新风机组处理后送入室内,以满足房间新风量的需要。风机盘管种类有:卧式暗装(带回风箱) 风机盘管、卧式暗装(不带回风箱) 风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种。风机盘管的形式有立式和卧式两种;安装形式为明装和暗装两种;按其出风方式可分为顶出风、斜出风和前出风三种;按其进水方式可分为左进水、右进水和后进水三种。立式和卧式之分主要是对暗装风机而言.目的我国生产的明装风机盘管一般都是立式的。它主要安装在窗台下,使用比较普遍。卧式暗装风机盘管是将立式暗装卧放,在结构上与立式有较多差异。卧式暗装风机盘管通常吊装在房间天棚上,冷风自上而下,回风口设在天棚另一端。明装和暗装是按风机盘管结构型式来分的。明装是将风机盘管放在室内可见部位,暗装是将风机盘管放在室内不可见部位,一般放在窗台下、大棚上或夹墙里。顶出风、斜出风和前出风都是指立式风机盘管送风方向,卧式的出风方向是水平的。顶出风出风方向垂直向上,即在风机盘管顶邻向上吹冷(热)风。斜出风出风方向与水平向呈45度,吹出的冷(热)风为斜向。前出风出风方向为水平向前。这是指风机盘管进、出水管的位置在空调位置的哪一侧。判别的方法是:面对顶出风的风机盘管向下看为基准。对斜出风和前出风的风机盘管以面对出风口为基准。进出水管在左侧称左进水,在右侧称右进水,在后部则为后进水。

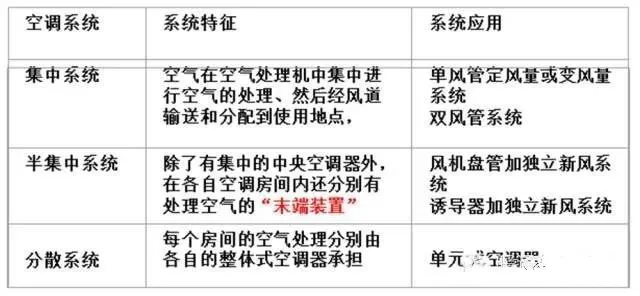

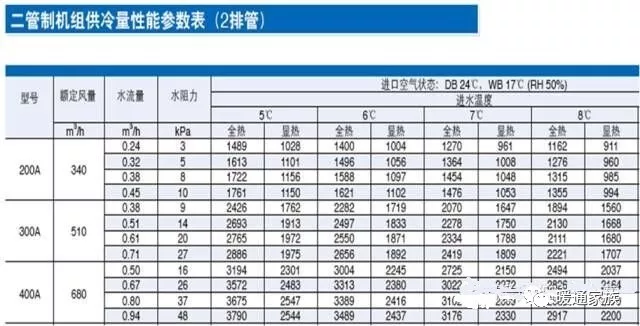

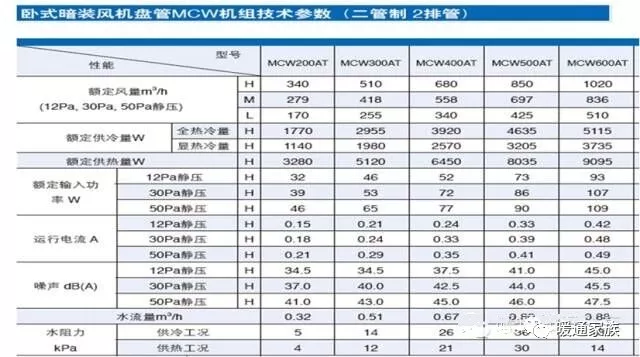

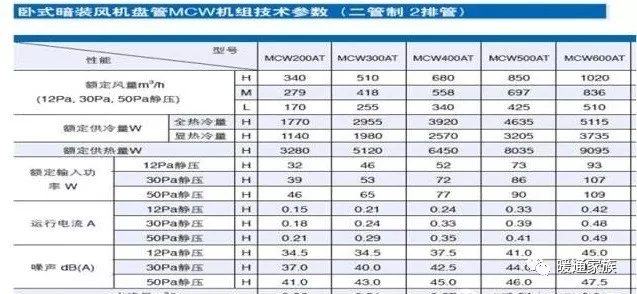

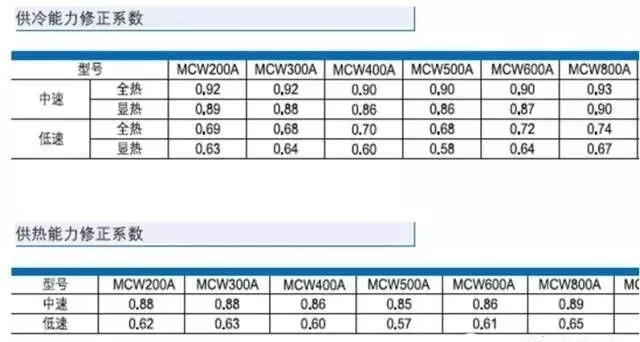

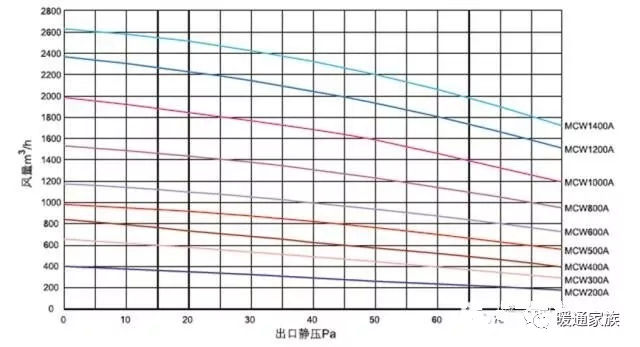

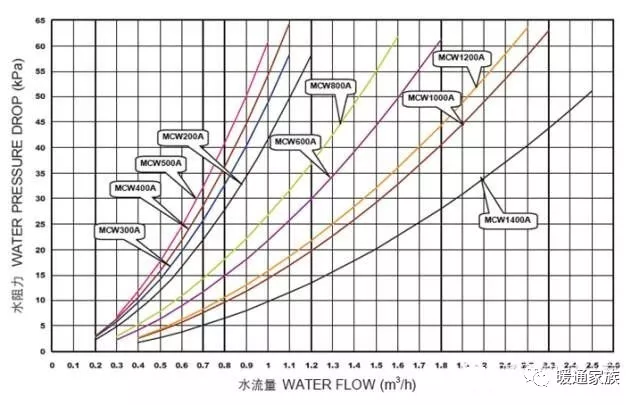

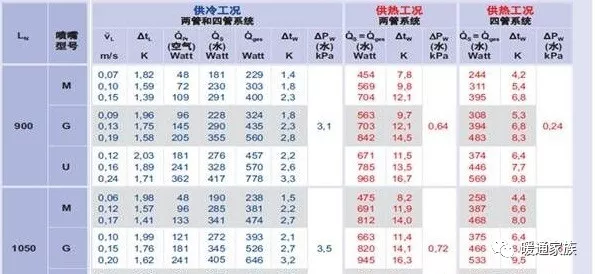

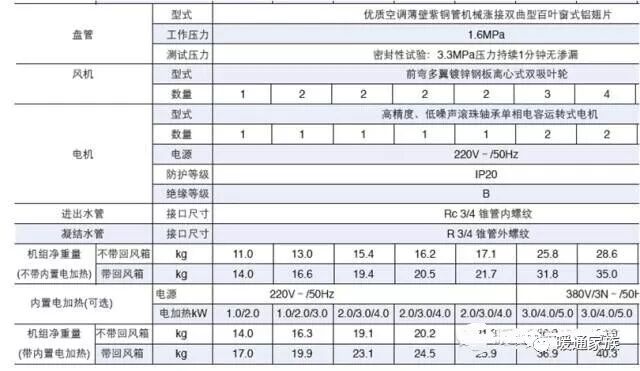

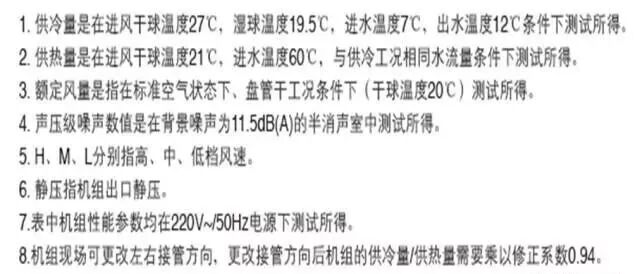

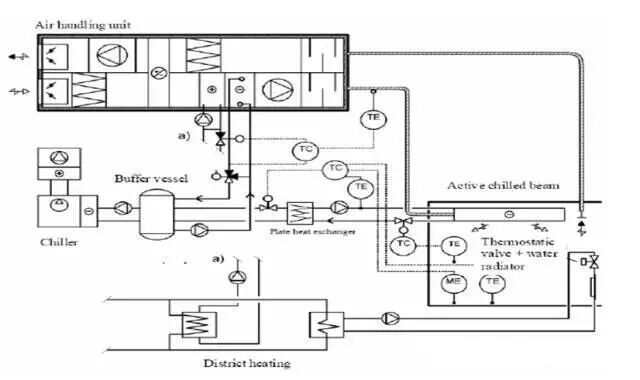

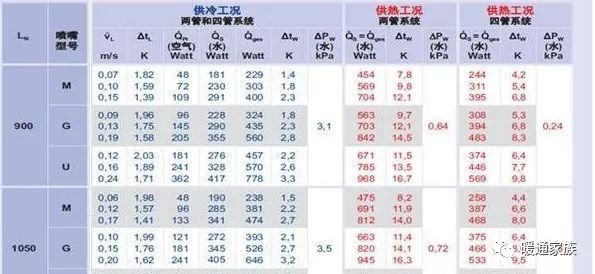

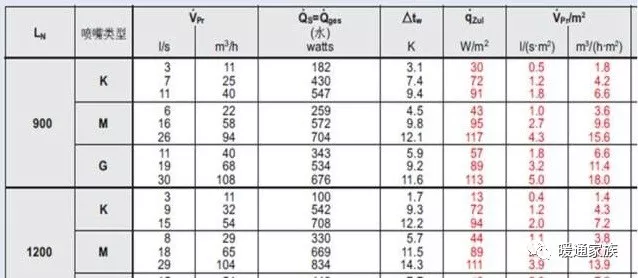

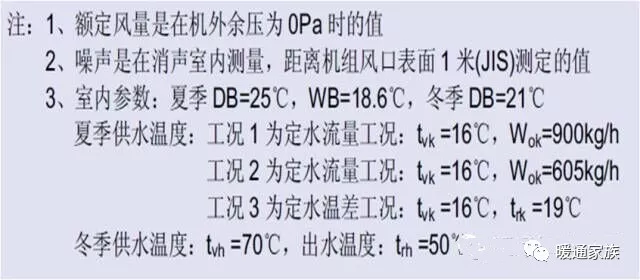

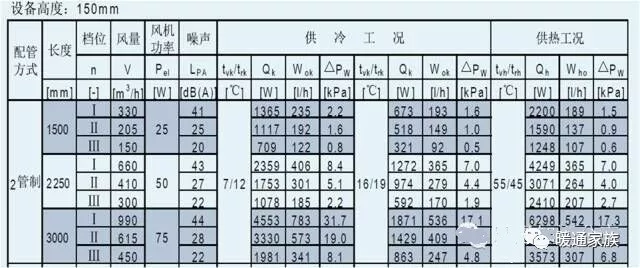

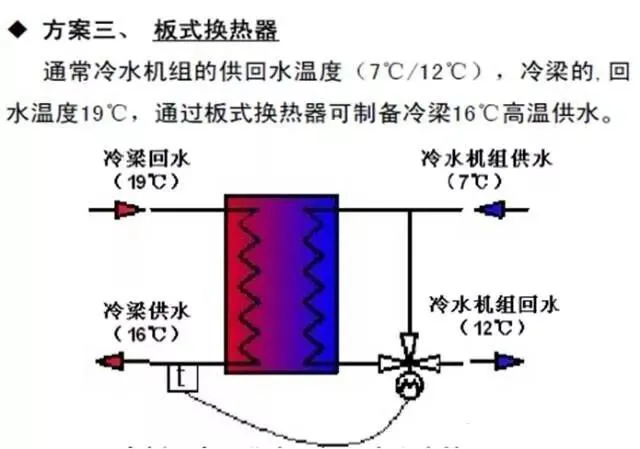

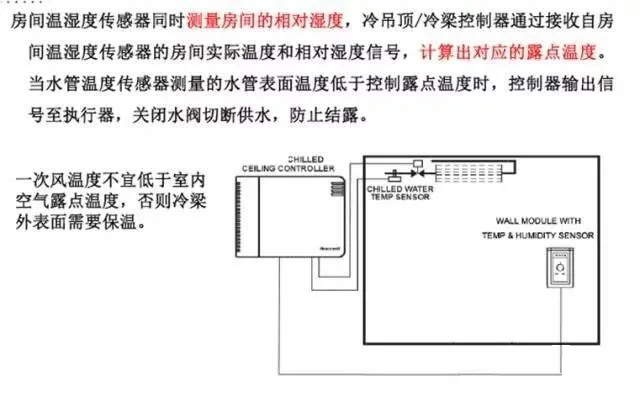

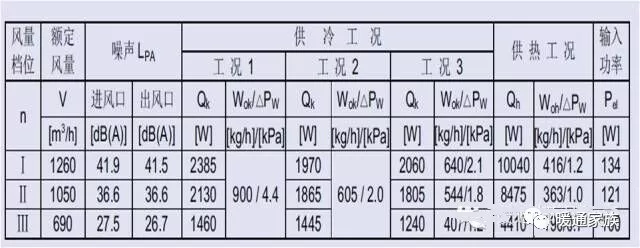

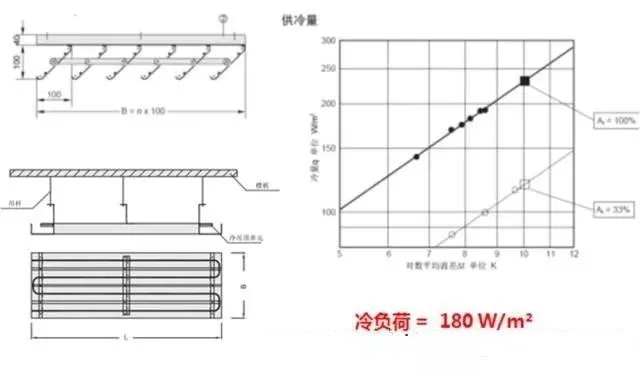

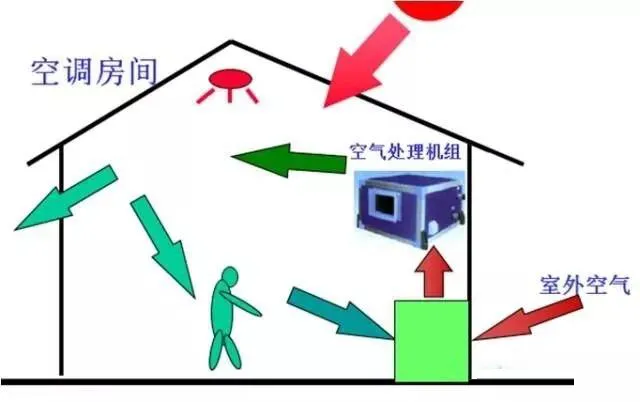

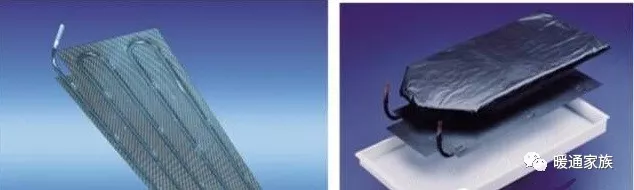

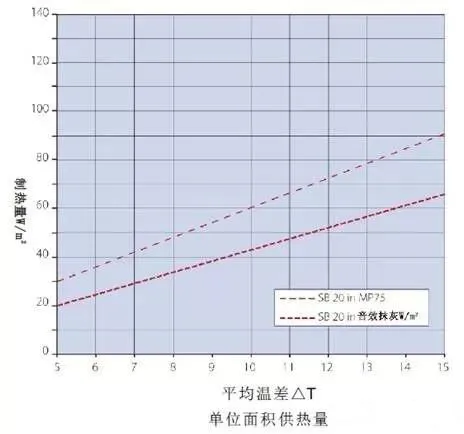

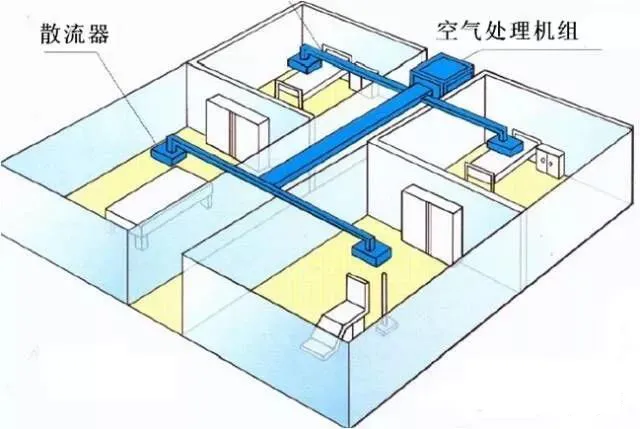

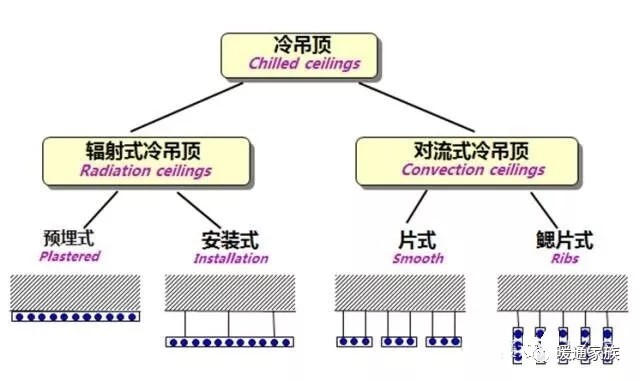

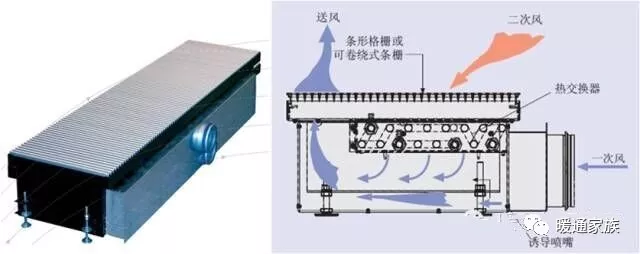

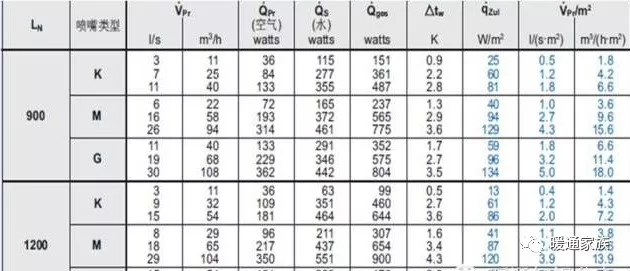

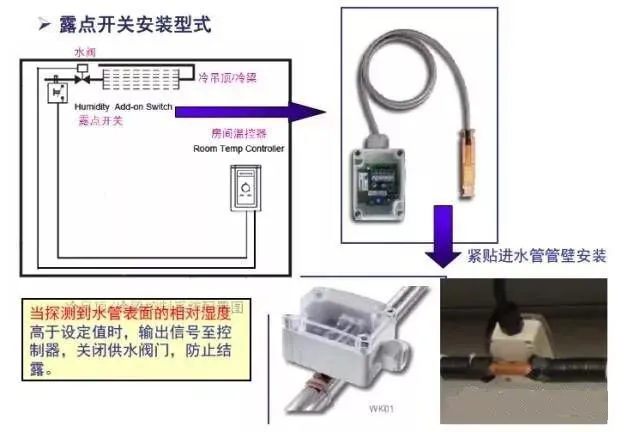

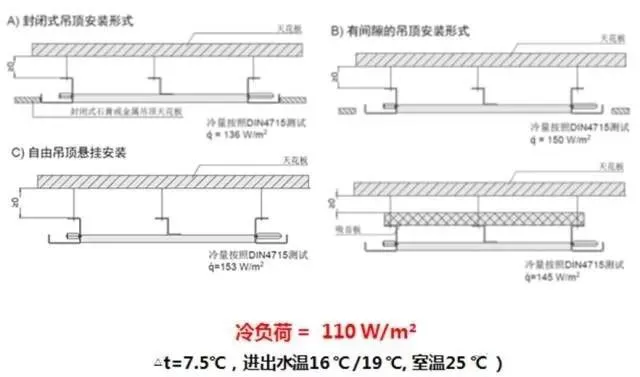

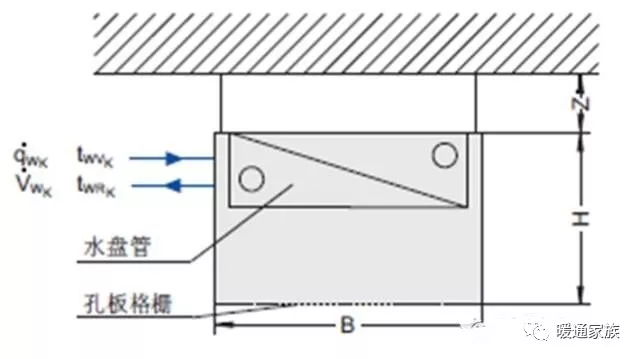

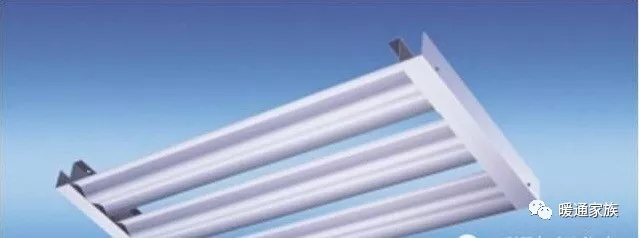

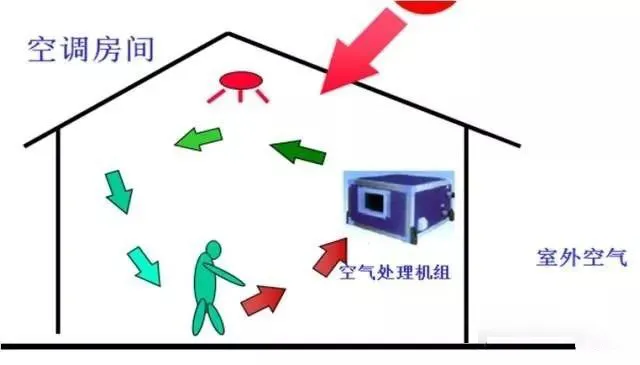

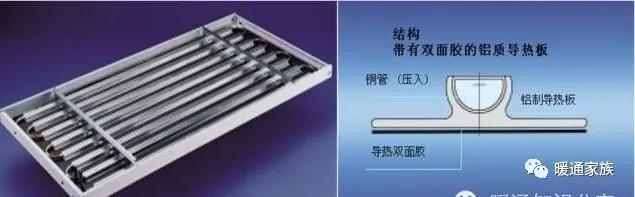

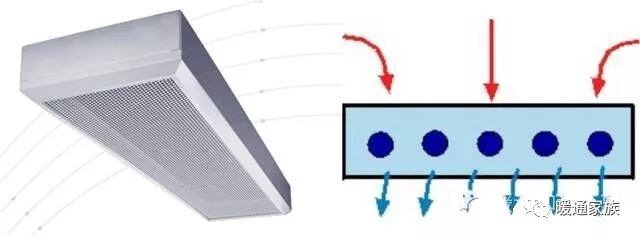

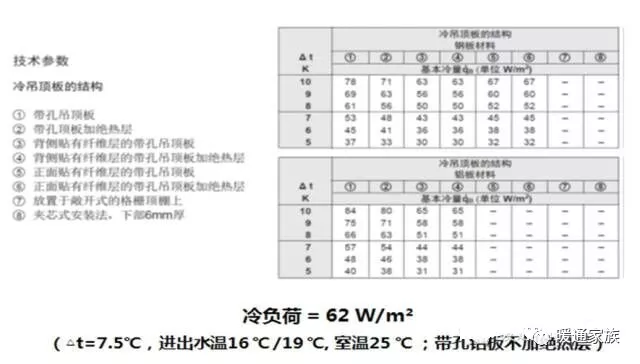

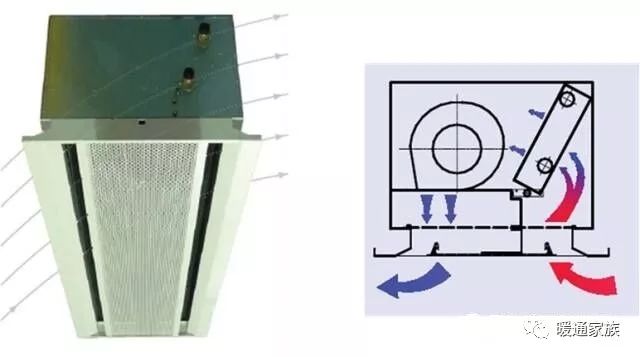

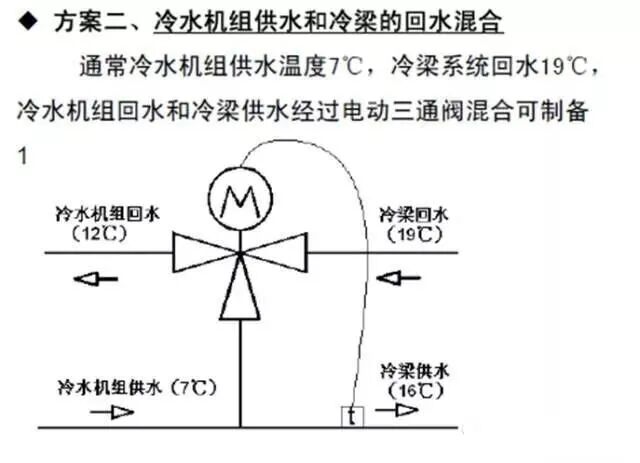

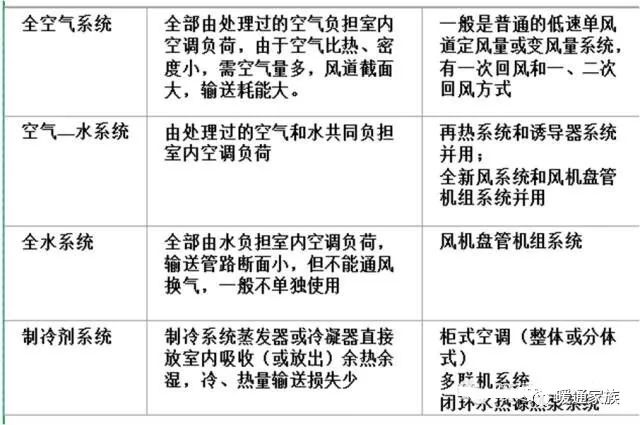

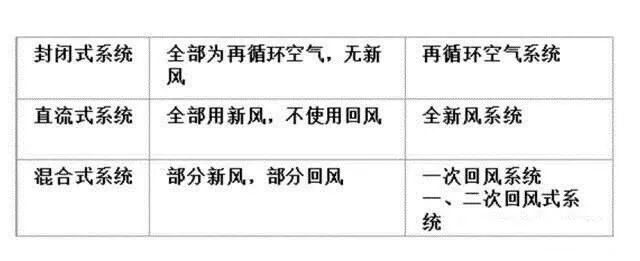

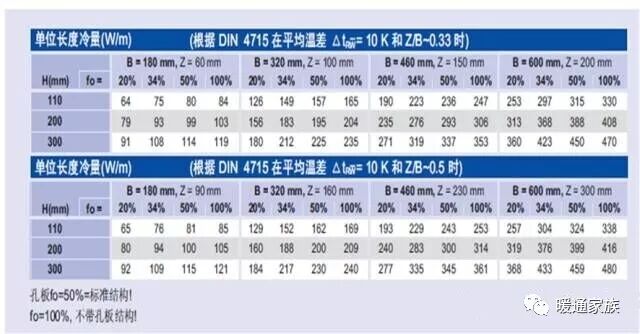

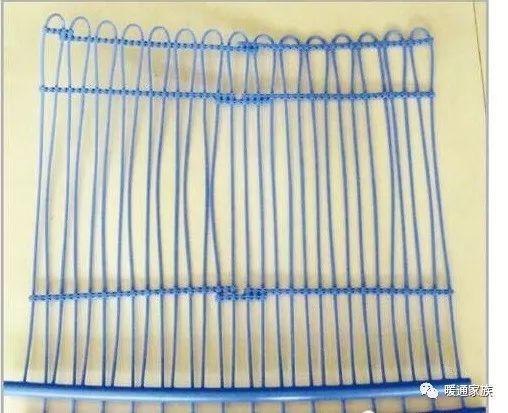

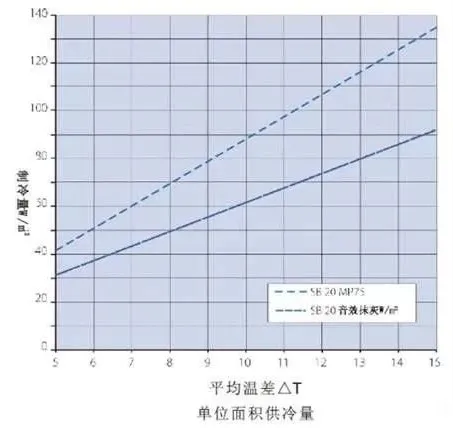

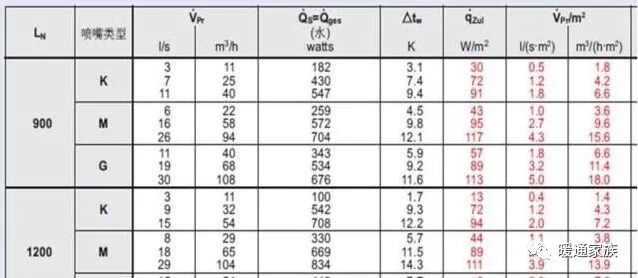

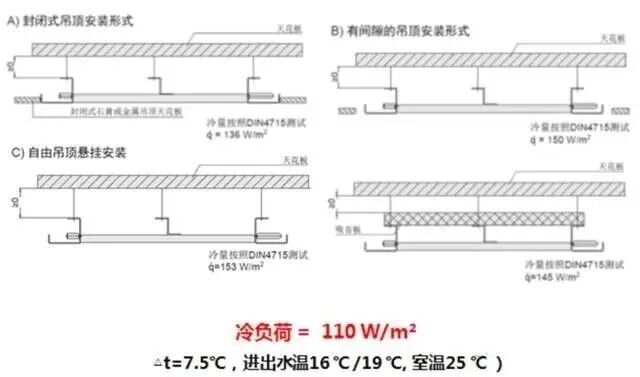

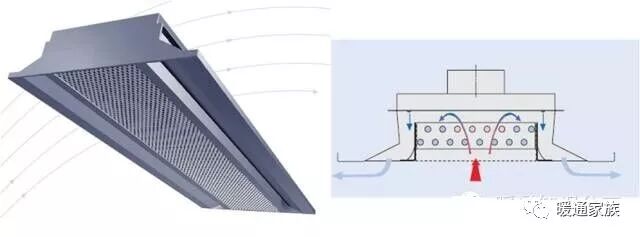

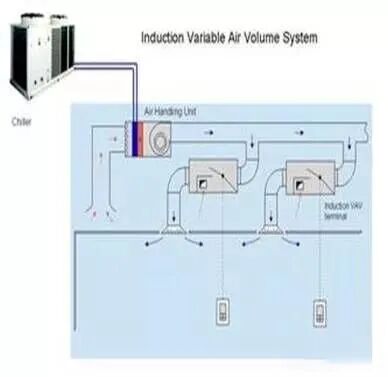

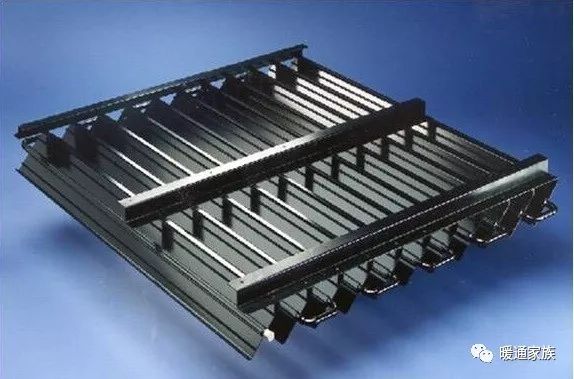

明确风机盘管所选用机组的型式、规格、风口位置等要求1)在选用风机盘管制冷机组时,是把设计预热负荷与机组显热负荷相匹配。在大多数情况下,盘管有足够的潜热容量,可满足设计需要。如使用室外空气则相应修整。2)制热:通常按制冷选用的机组,供暖能力是足够的,回热量是按照水流量相同时来选定的,即用进水温度来满足室内所需加热负荷。3)制冷:室内预热制冷负荷,室内总热制冷负荷,进风温度,进水温度,风量。1)明确风机电动机轴承是否采用含油或不含油轴泵,若选用不含油轴泵,使用中一贯内按规定定期加油。2)明确所选用机组的接水管左出或右出方向(与管道布置等有关)。3)风机盘管机组的进水冷水温度不应低于5℃,否则可能会引起机组凝露;冬季通热水,水温一般不超过60℃,可减少结垢,同时减轻冷热交替作用使胀管胀紧力减弱,影响传热。4)注意出水的保温措施,以免夏季使用时产生凝露,污损室内建筑物。5)机组盘管最高处设置放气阀。以上两大项在选购风机盘管中是必不可少的。请广大用户根据自身需求定位风机盘管规格、形式及其相关参数,更好,更快,更有效的选购风机盘管。确定工作要求 已知:室内显热冷量:2685W 室内全热冷量:3780W 进风温度:27℃(DB)/19.5℃(WB) 进水温度:7℃ 风量:675m3/h 机组出口静压:30Pa。确定机组规格,水流量及水阻力 在进风温度27/19.5℃(干球温度/湿球温度)及进水温度7℃,查“机组供冷量性能参数表”,得出机组显热冷量应等于或大于所需要值。从“二管制机组供冷量性能参数表(3排管)”中读出:显热冷量为2770W,全热冷量为4280W,机组规格为MCW400A,水流量为0.72m3/h,水侧压降为15KPa,额定风量为680 m3/h。其他转速下冷量可由“能力修正系数”表计算而得。按风机中速时选用机组(供冷工况):通常都是在中速或低速实际运行,因而也可按中速、平均冷量条件下选型。允许在非常或高峰负荷时,使用高速,以增加机组能力。由空气和水作为冷/热介质分别承担室内的热湿负荷。如:风机盘管加新风系统、温湿度独立控制系统。以温湿度独立控制系统为例说明:空气侧负担潜热负荷;水侧负担显热负荷。
(三)设计选型
不要认为风机盘管的选型只是对照样本选下风量、冷量,认真点的再校核下,以为这样就可以了,真的可以吗?一个好的设计师最起码你得知道怎么计算,怎么选型,不能一昧的按照一些老法师的简略方式进行设计,这样你只能越走越远,不会的还是不会,建议大家可以计算一些,核对下,让自己心里有个底,这样才能、才敢说自己出去的图纸没什么大问题。
